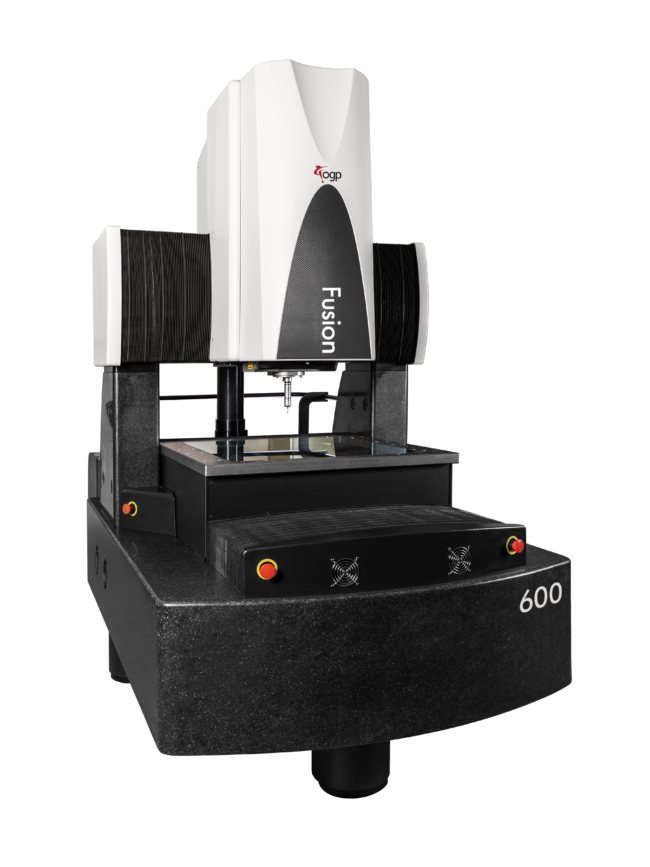

FUSION600 OGP影像测量系统

产品描述

光学 –双光路，在具有 100 毫米视野的低倍率和用于小特征测量和自动对焦的高倍率之间具有瞬时放大率变化，远心以确保图像精度。

稳定的平台——巨大的花岗岩底座和热稳定的 Meehanite® 桥通过线性电机驱动器支持高性能。

多传感器多功能性 –可选接触式探头、扫描探头、TeleStar® TTL 激光器、Rainbow 探头以及第 4 轴和第 5 轴旋转分度器。通过获得旋转部署机制，所有传感器共享都精确地放置在光学中心线上。

生产力 –基于 3D CAD 的ZONE3计量软件，具有用于一键式测量的集成 AutoID 和 FeatureExtractor 功能。全场图像处理和高速摄像头可以立即测量整个场景

XYZ 行程
标准
540 x 500 x 300 毫米
光学
远心双光学放大倍率，100 mm 低倍率和 20 mm 高倍率视场
照明
轮廓 –准直、全场、LED
表面 –方形内部
倾斜表面 –带有 8 个可编程段的倾斜环形灯
